>>Le Fonctionnement<<

La GearBox  (Principe de fonctionnement)

1. Définition Gearbox :

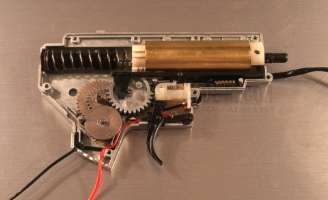

Une Batterie alimente un moteur de modélisme qui, grâce à des petits engrenages, compresse un ensemble piston/ressort (comme pour les springs). Ensuite le ressort se détend d'un seul coup, libérant ainsi le piston et créant de l'air sous pression. L'air frappe les billes, qui s'expulsent rapidement du canon.

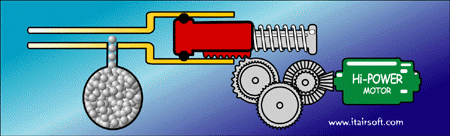

Schéma de fonctionnement de la  Gearbox

_________________________________________________________________________________________________________

Le Hop Up  (Principe de fonctionnement)

1. L'effet Magnus :

Le Hop Up est un système qui utilise l'effet de "Magnus".

Def : Lorsqu'une balle en rotation se déplace dans l'air, elle va par frottement modifier la vitesse du courant d'air autour d'elle. L'effet sera dissymétrique : d'un côté de la balle la vitesse de rotation s'ajoute à la vitesse de l'air, qui se trouve accéléré et sa pression diminuée ; tandis que de l'autre côté la vitesse de rotation se soustrait à celle de l'air, qui se trouve freiné et sa pression augmentée. On aura donc une différence de pression et la balle va se déplacer du côté où la pression est plus faible.

Conclusion : l'effet produit sur un objet rond en mouvement dans l'air, permet d'avoir une trajectoire aléatoire, non linéaire.

Lorsqu'il est brossé le ballon accélère l'air au point A (où la pression de l'air baisse et le ralentit au point B (où la pression augmente). Les forces de pression sont alors dissymétriques ce qui fait que la trajectoire du ballon s'incurve.

2. Fonctionnement :

Au moment ou l'air propulse les billes, celles-ci viennent toucher "légèrement" un obstacle en caoutchouc, se situant dans le canon (réglable selon les models). C'est ainsi que les billes se mettent à tourner sur elle-même et ainsi créer l'effet "Magnus". En Sortant du canon elle se mettent à "planer" tout comme les deltaplanes !! En conséquence les billes ont une portée plus précises, donc légèrement plus longues.

Une vis de réglage permet d'augmenter ou de diminuer l'effet "Magnus".

Une vis trop desserré va réduire l'effet, la bille va tomber sans planer. Au contraire une vis trop serrer va augmenter l'effet, la bille va s'envoler vers le ciel. Il faut obtenir un juste milieu, afin d'obtenir la meilleur précision sur la meilleur distance. Le poids des billes (0.20g, 0.25 etc...) influence les réglages du hop up.

Attention : trouvez un endroit discret et dégagé, en toute sécurité, afin de bien régler votre Hop Up !!
